風機動平衡儀x-balancer操作步驟

一、準備工作：工具、材料

1、需要被校正風機轉子，因?yàn)槭钦w動平衡校準，所以風機需要能運行起來

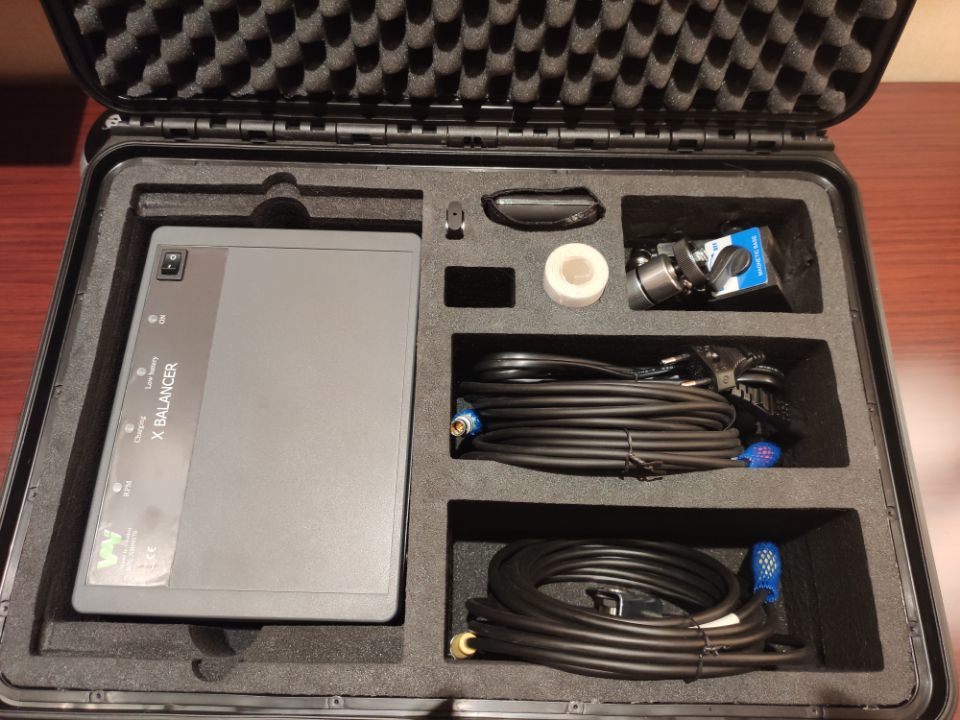

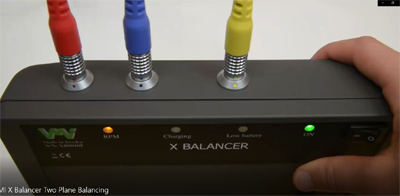

2、風機動平衡儀X-balancer一臺

3、抹布，電焊機，鐵塊，記號筆，電子秤

4、盤工，電焊工等，電機工控人員

二、前期需要做的工作

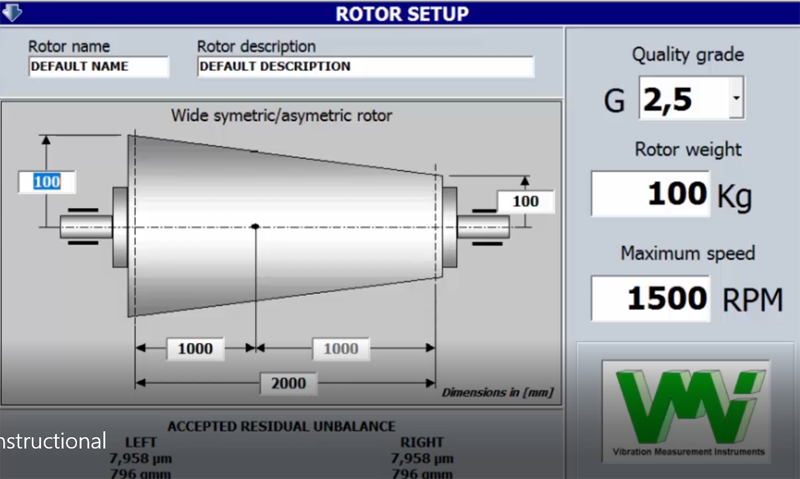

1、詳細了解風機的結構如：電機功率大小，軸直徑大小，風機轉速，葉片直徑大小等

2、需要安置好轉速傳感器，反光貼紙，安裝振動傳感器（一盤在風機主軸的軸承座位軒）

3、開始前的檢測1：讓風機開始旋轉起來，用風機動平衡儀中的啟停機分析功能查看振動詳情

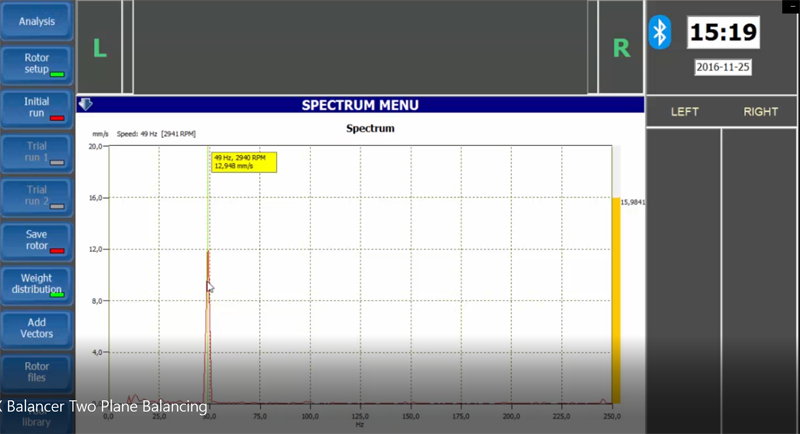

4、開始前的檢測2：用風機動平衡儀中的振動FFT功能查看?是否是由于動平衡不好引起的振動過大，（FFT頻率分析主要反映在工作頻率的上）并確認是平衡不好

二、風機動平衡儀詳細步驟如下：

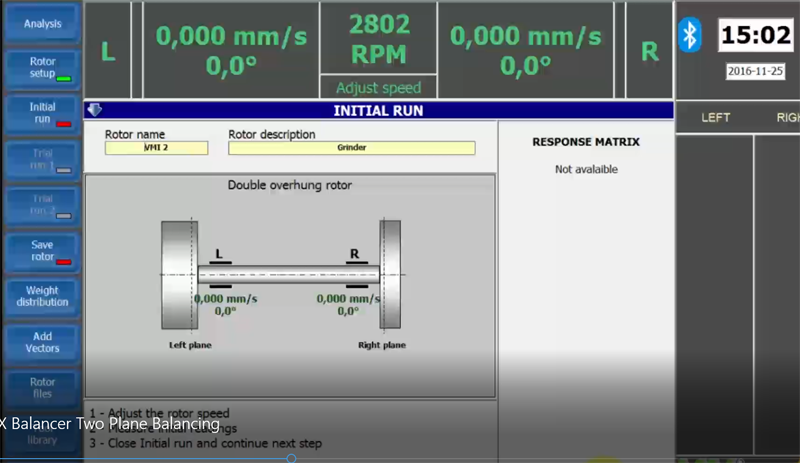

1、機器正常運轉至工作轉速，然后采集數據，進行初始測量，并記錄振動值（如：2.62 mm/s RMS）這也叫原始不平衡

2.? 風機停止運轉，秤好試重質量，并在葉片上添加試重（也就是鐵塊），并做好0度標記

3、運轉風機，等到工作轉速穩定，測試結果，振動幅值值為2.00 mm/s RMS

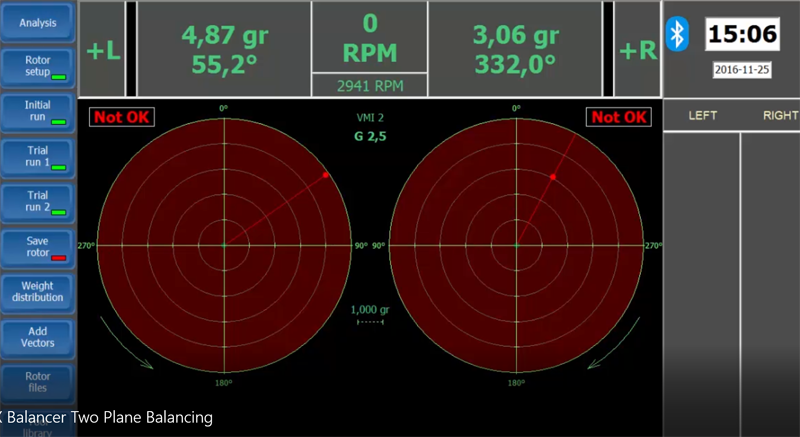

4、查看風機動平衡儀中的數據如：265度，35克

5、以0度位置，開始找到265度的地方，并添加配得35克，同時撤去試得

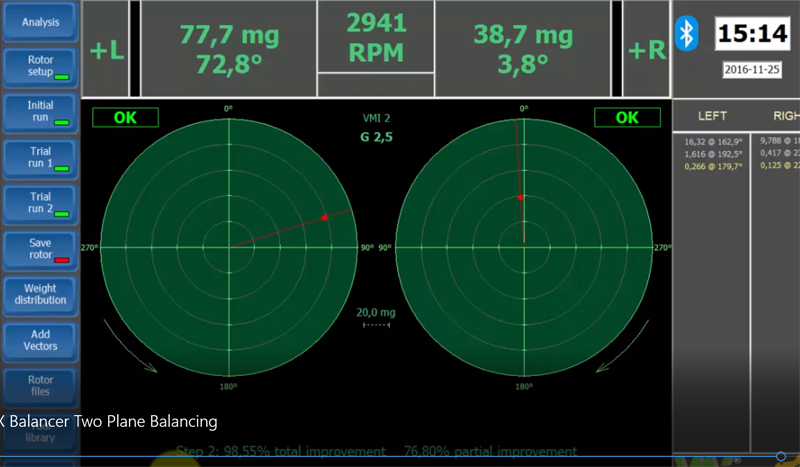

6、運轉風機，查看振動值如：0.15mm/S RMS,? 說明平衡功能，風機可以正常工作了，

7、殘留1.5克，說明此處還有1.5克的不平衡量，如果您覺得可以了，就結束此前的工作，如果您覺得還不能達到您滿意狀態，那么繼續添加配重，最后的殘留不平衡量只會越來越小。

分析：從最開始的2.6mm/S? ?到最后平衡好的0.15mm/s? ?說明很成功

風機平衡儀x-balancer校正計算結果打印輸出

連接USB接口，上傳至電腦 ，或以清楚的看見，初始的振動大小，試重后的振動大小，配重后的不平衡量及振動幅值。

點擊打印成數據報表

風機平衡儀x-balancer結論

從上述中，我們看到殘余量只剩下1.5g

同時振動值，從2.62 mm/s降低到0.15 mm/s說明風機動平衡儀效果十分顯著。
